航空 / 重型装备专用 10.9 级精密重载侧螺栓
| 项目 | 详情 |
|---|---|
| 产品编号 | SAF26628-15 |
| 执行标准 | GB/T 3098.1 |
| 适用行业 | 航空试验设备/矿山凿岩设备 |
| 产品名称 | 侧螺栓 关键承重连接件 |
| 基材材质 | 特种合金结构钢 |
Advantage:
产品详情
SAF26628-15
航空 / 重型装备专用 10.9 级精密重载侧螺栓
出品企业：深圳安稳航空紧固件有限公司
航空 / 重型装备专用 10.9 级精密重载侧螺栓
适配交变冲击、高湿腐蚀严苛工况
一、产品基础图纸信息
| 项目 | 详情 |
|---|---|
| 图纸编号 | SAF26628-15 |
| 制图标准 | 第一角投影法，图幅 A3，绘图比例 1:2，全套图纸 1 张 |
| 阶段标识 | 1.40 |
| 产品名称 | 侧螺栓 |
| 基材材质 | 23******特种合金结构钢 |
二、完整尺寸规格（单位：mm）
主体分段长度尺寸
648 / 507 / 467 / 123.5 / 73
轴杆外径规格
φ42（双段光杆）/ φ31 / 17 / 63
配合与精度尺寸
关键配合尺寸： 17.5 （带 ±0.1 公差）
形位公差： 0.1 / φ0.2 ，基准 A1 精密定位
结构倒角： 2 处 C1 倒角 ，装配顺滑无毛刺
三、基材材质核心优势
航空级铬镍钼合金钢
区别于普通 40Cr、42CrMo 钢材
超高淬透性： 长杆大件内外硬度均匀，杜绝表层硬、芯部韧性不足问题，适配 600mm 以上超长螺栓加工。
强韧一体化： 铬提升耐磨防腐，镍强化低温冲击韧性，钼稳定高温强度。调质后抗拉 ≥1350MPa、冲击韧性 ≥70J。
抗疲劳抗断裂： 承受持续振动、重载冲击不易开裂，是航空起落架、矿山钎杆、重型传动件专用钢料。适配长期交变载荷设备，大幅延长紧固件使用寿命，降低设备维修停机成本。
四、热处理技术标准（国标管控）
整体调质淬火 + 高温回火
成品硬度稳定均匀HRC 32-36
金相组织严格控制1~3 级，执行国标 GB/T 13320-2007无粗大晶粒、无热处理裂纹
调质后整体切削精加工完全清除表面氧化皮，保证配合面尺寸精度
五、精密加工工艺亮点
螺纹采用冷滚压成型
摒弃传统车削螺纹，通过模具挤压塑性成型，金属纤维完整连续无切断。
→ 螺纹抗拉、抗疲劳强度提升 30%~50%，长期振动不易滑丝、断牙→疲劳寿命翻倍→螺纹表面光洁度高，配合松紧稳定
全尺寸精密机加工，基准统一管控形位公差，批量装配互换性强。
六、机械性能等级
10.9 级
高强度紧固件 · 严格遵循国标 GB/T 3098.1
抗拉强度
≥1040 MPa
屈服强度
≥940 MPa
可承受大预紧力、重载剪切、持续冲击载荷，为设备关键承重连接部件
七、表面防腐处理：全件达克罗涂层
产品整体全覆盖达克罗锌铝涂层，无漏涂死角
无氢脆风险： 适配 10.9 级高强度螺栓，杜绝电镀氢脆断裂隐患。
超强耐盐雾： 盐雾测试可达 500~1000 小时，防锈能力是普通电镀锌 7~10 倍。
耐温稳定： -45℃~300℃ 环境涂层不开裂脱落，适配潮湿、酸碱、沿海高盐工况。
成品验收标准：全部表面无磕碰、毛刺、锈蚀、划痕等影响装配与寿命的缺陷。
八、产品核心竞争优势
01 航空级特种钢材： 长杆专用合金钢，超长件硬度均匀，韧性远超普通碳钢螺栓
02 滚压螺纹工艺： 抗疲劳、防断丝，适合长期振动设备
03 全流程国标管控： 热处理、力学性能、表面处理均有对应国家标准可追溯
04 长效防腐涂层： 达克罗无氢脆，户外、海洋、潮湿设备长期使用不生锈
05 微米级精密公差： 基准、形位公差严格管控，批量装配精度统一
06 一站式配套： 自主锻造、热处理、机加工、表面处理全产业链生产，交期稳定
九、适用行业与具体用途
航空航天装备
飞机工装、航空试验设备、飞行器配套重载侧位固定连接螺栓
重型工程机械
挖掘机、起重机、矿山凿岩设备、盾构机机身侧部紧固、液压油缸侧拉杆
新能源风电设备
风电塔筒、重型机组传动结构侧位高强度连接
海洋船舶 / 港口机械
甲板设备、港口起重机械，适配高盐雾潮湿腐蚀环境
大型自动化智能装备
重载传动机构、大型液压设备侧固定螺栓
轨道交通 / 冶金设备
重型机床、冶金轧机关键承重连接件
十、全流程品质检测体系
| 序号 | 检测环节 | 检测内容 |
|---|---|---|
| 1 | 原材料入库 | 钢材化学成分、力学性能化验 |
| 2 | 热处理检测 | 每批次硬度抽检、金相组织分析，出具金相报告 |
| 3 | 尺寸全检 | 总长、外径、公差、倒角、螺纹通止规检测 |
| 4 | 螺纹强度测试 | 拉伸、疲劳模拟工况试验 |
| 5 | 涂层检测 | 达克罗盐雾试验、涂层附着力检测 |
| 6 | 成品外观全检 | 人工筛查磕碰、毛刺、锈蚀不良品 |

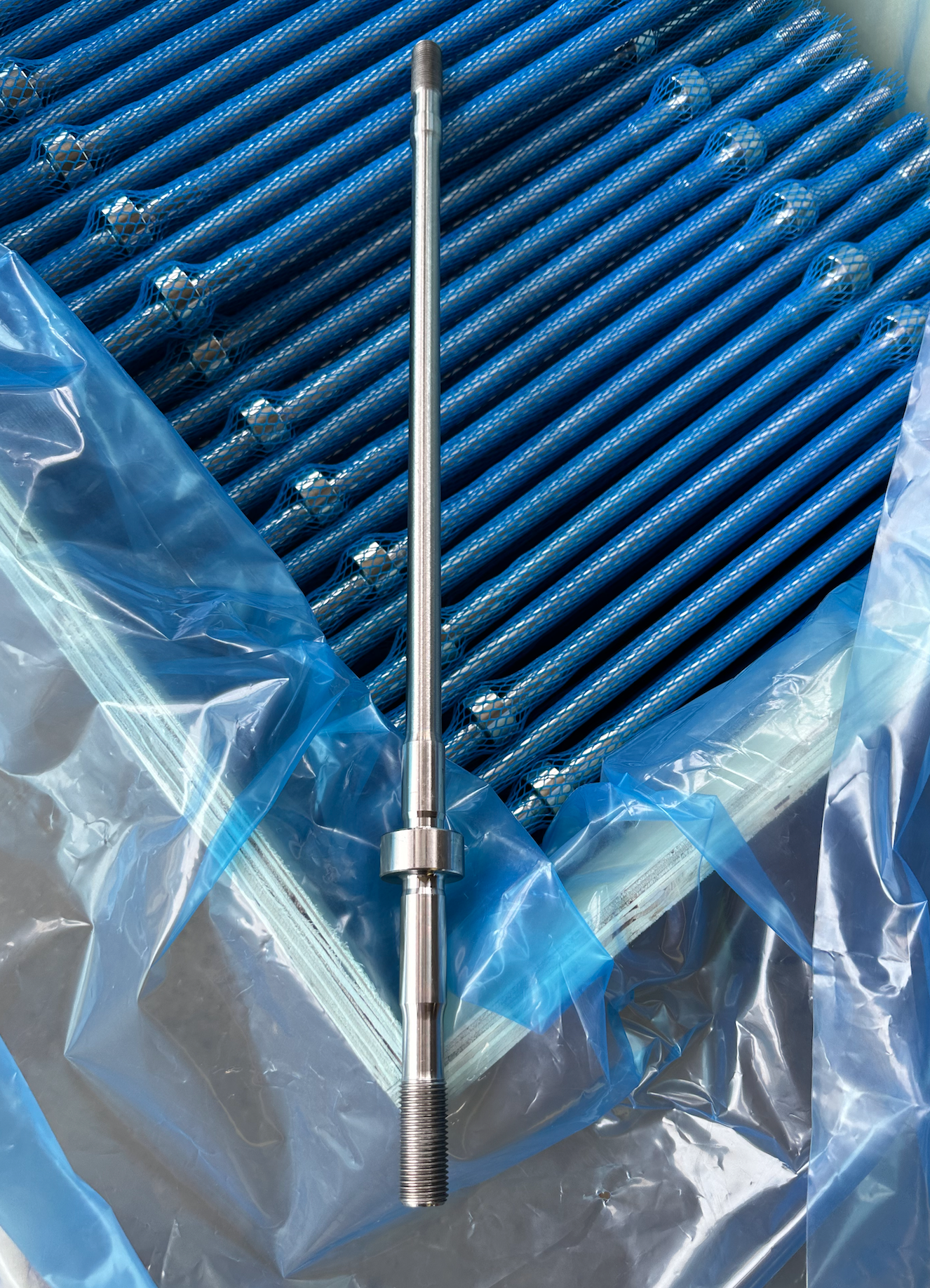

十一、标准包装与物流防护
单件防护
每根螺栓套蓝色塑料防护网，保护螺纹与精密光杆不划伤
整体防锈
内部铺设 VCI 气相防锈袋，隔绝水汽，仓储运输长期防锈
外箱包装
胶合板木箱，稳固抗压，适合长途陆运、海运出口
十二、定制合作服务
标准现货
SAF26628-15 型号侧螺栓可批量排产，现货快速交付
非标定制
支持按客户图纸调整长度、直径、螺纹规格、表面处理
图纸开发
承接各类航空、重型设备长轴类高强度螺栓来图加工
批量订单
大批量生产产能充足，可配套出具材质单、热处理报告、检测合格证
十三、咨询
深圳安稳航空紧固件有限公司专注航空、重工领域高强度特种紧固件定制生产，可提供样品试样、批量报价、第三方检测报告，欢迎设备厂商、工程配套企业洽谈长期供货合作。
